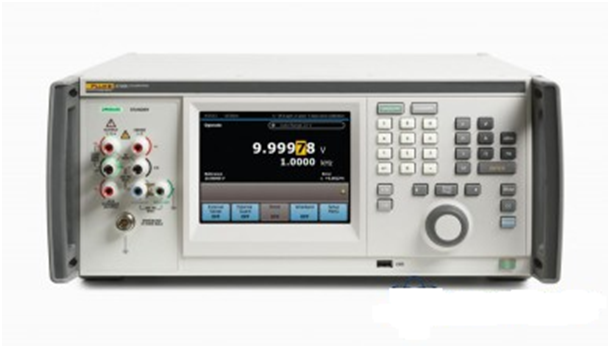

5730A 專為需要來自多功能校準器的最精確直流/低頻信號的專業校準器以及需要最佳校準器的專業校準器而設計。國家實驗室、軍事、第三方校準實驗室的計量學家以及具有高工作負載的企業用戶將欣賞 5730A 的性能和可靠性。 所有 5730A 校準器均采用國際標準制造，并根據 ISO/IEC 17025 認可的校準在工廠制造。規格符合福祿克校準 99%（以及 95% 的置信度）的標準置信水平，支持根據國際質量標準對測量進行快速比較。規格是絕對的，包括所用校準標準的不確定度。無需額外分析。 新功能從內到外提供改進 5730A 校準器的最新技術和功能確保易用性。表面貼裝技術和先進的數字元件使福祿克計量校準部能夠補充經過驗證的 5700A/5720A 設計，以創建下一代高性能多功能校準器。5730A 保留了其前代產品的許多前面板細節;同時，增加了新的全彩觸摸屏顯示器，以提高便利性，這將幫助您更有效地進行校準。用戶使用熟悉的鍵盤（如計算器）輸入值，以通常的方式工作：從左到右。新的圖形用戶界面提供了易于閱讀、易于使用的菜單以及一鍵式功能訪問。操作、待機和危險電壓指示器以明亮的字母或圖標顯示在屏幕上，您可以在校準實驗室中輕松識別。觸摸屏消息有九種語言可供選擇，包括英語、法語、德語、西班牙語、日語、中文、葡萄牙語、俄語和韓語。前面板經過重新設計，并進行了許多改進。例如，可視連接管理™輸出終端亮起，以顯示哪些終端處于活動狀態，并幫助用戶正確建立連接。手柄和手柄采用卷曲設計，便于使用。USB 端口位于設備的正面和背面。使用前面板上的端口加載內部校準常數;使用后面板上的端口與 PC 進行遠程通信，或選擇 LAN、IEEE 或串行。 提高可靠性，降低擁有成本 5730A 校準器配備偽影校準功能。只有三種偽像標準是 10 V DC 標準。需要電流和 1 Ω 和 10 kΩ 標準來校準所有范圍和功能，以完全符合規范。前面板 GUI 說明向操作員解釋了進行連接和輸入的每個步驟。校準器監測過程，只需大約一個小時，而傳統校準方法則需要數小時。除了節省時間和設備成本外，工件校準還可以將 5730A 的校準間隔時間延長長達兩年，然后才能由福祿克服務中心進行全面檢查。而且，由于 5730A 可以在 15 至 35 °C 的溫度下運行，因此可以在工作條件下對其進行校準，而無需將其送到標準實驗室進行校準。 通過校準工件節省時間和輔助成本 當福祿克 5700A 首次引入偽像校準時，客戶提出了很多關于測量一致性的問題，因為他們驚訝于僅使用三個外部標準就可以校準如此多的范圍和功能。然而，很大程度上由于歐洲三個國家實驗室的大量測試和評估，工件的校準得到了計量界的充分證實。如今，許多計量學家依靠偽影校準將福祿克校準器保持在 90 天內長達兩年。只需支付每兩年一次在福祿克認證服務中心發送和執行全面檢查的費用，可以顯著節省校準成本。同樣重要的是節省時間，因為工件校準允許您繼續使用 5730A 并在由于運輸和維護而無法進行校準時執行校準。與福祿克校準部代表交談，了解如何應用這種經過驗證的方法來保持 5730A 測量的均勻性。 校準檢查監控校準之間的性能 為了進一步確保 5730A 校準器在兩次校準之間保持在規格范圍內，內置的自動校準檢查功能會根據一組專用的內部標準檢查每個量程和功能，以控制每個量程和功能的偏移。校準測試結果可以通過位于設備正面的USB端口方便地下載到計算機上，以開發控制圖，以預測校準器的長期運行。令人驚訝的是，每個 5730A 器件內置的內部標準在功能和設計上等效于 Fluke 10B 的 732V 標準和兩個完全表征的計量級電阻標準。這些標準與輸出電路完全分離，在正常工作中不使用，內置僅用于驗證。 通過 8.5 位數字萬用表改進校準特性 新型福祿克 5730A 校準中心的效率提高，為校準人員提供了處理最繁忙日程的最佳機會。世界上最常見的細長數字萬用表是福祿克校準 8508A 和安捷倫 3458A。 由于這兩個 8.5 位數字萬用表的高精度，校準專業人員在使用一種稱為安全環的技術時會關注一些事情。這種方法減少了給定值的測量誤差，以確保校準值落在所需的99%或95%置信區間內。在設計新型 5730A 時，福祿克計量校準部一直在努力為客戶提供最佳性能并幫助解決一些“瓶頸”。 安全環：幫助您晚上安然入睡 始終遵守工業上建立的4：1測量不確定度比（TUR）變得越來越困難。為了盡量減少校準期間超出公差 （OOT） 狀態斷言的可能性，使用了保護環的做法。由于任何測量都可能發生誤差，因此大多數測量都涉及使用所謂的“正態分布曲線”。如果 TUR 比值小于 4：1，則測試設置誤差字段 （UUT） 足夠小，校準器無法保證測量值在規格范圍內。為了保護計量學家，安全環將允許的極限移近標稱值，以“保護”防止批準OOT狀態的可能性。測量值現在應與標稱值相差較小，只要實際值在新的指定范圍內，就可以確�？煽啃�。因此，計量學家可以確保測量是準確的。新型 5730A 校準器是最精確的校準器柱。市場上有電流/低頻，但它仍然需要使用保護環來用于最苛刻的細長刻度萬用表。 高達 120 A 的高電流輸出 結合福祿克校準 52120A（壓控電流放大器），5730A 可以在高達 120 A 的輸出下工作，并在 5730A 觸摸屏上顯示輸出數據。 52120A 與 5730A 一起在閉環模式下運行，可在最寬的校準強度范圍內提供最高精度的電流測量。 與其前代產品一樣，5730A 可校準各種刻度長度高達 8.5 位的 DMM，以及用于寬帶版本的射頻電壓表。但是，此新模型具有改進的功能，可幫助您提高測量不確定度比（TUR）并實現更高的測試完整性。此外，性能的提高減少了對保護條的需求，讓您在執行校準時高枕無憂。 ·改進了交流電壓、交流電流和電阻的規格; ·6.5英寸VGA觸摸屏，全彩圖形用戶界面; ·可視化連接管理™輸出端子幫助您建立連接; ·九種語言的圖形用戶界面; ·兼容52120A和5725A放大器; ·與 5700A 和 5720A 程序完全兼容 MET/CAL®; ·使用外部 10 V、1 Ω 和 10 kΩ 標準進行偽影校準;提供 30 MHz 和 50 MHz 寬帶輸出選項。 |
